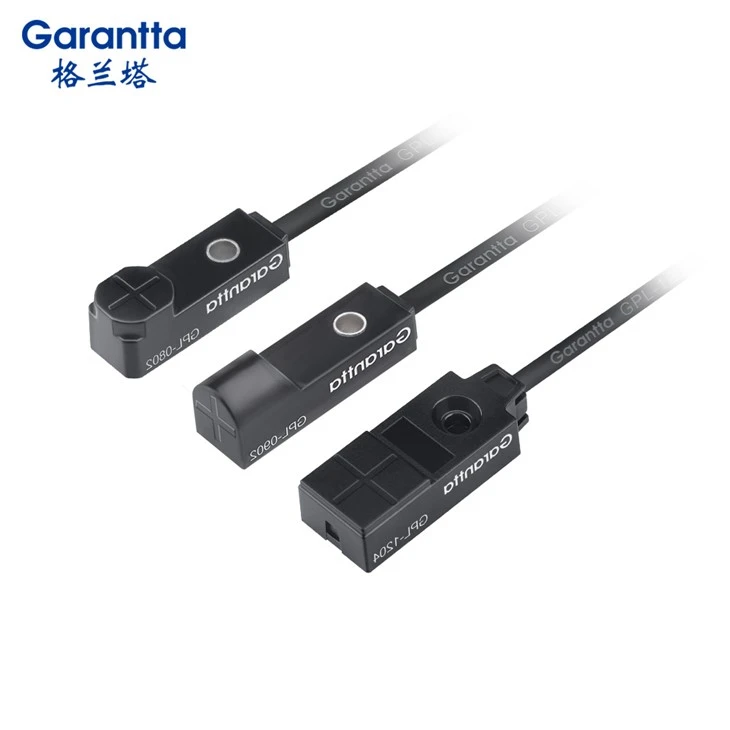

PNP Pwoksimite switch

NPN PNP Proximity Switch opere ki baze sou prensip endiksyon elektwomayetik la. Yo konpoze de yon nwayo fè ak yon bobin ak de elektwòd monte sou nwayo a. Lè yon objè metal oswa sib apwoche Capteur a, li chanje chan mayetik la, sa ki lakòz yon chanjman nan aktyèl ant elektwòd yo, ki an vire kondui yon siyal pwodiksyon.

Detèktè pwoksimite endiktif yo sansib a objè metal men yo pa efikas nan detekte objè ki pa -metalik.

Pandan enstalasyon ak itilizasyon, evite ekspoze Capteur a nan gwo jaden mayetik oswa tanperati ki wo pou anpeche degradasyon nan pèfòmans li yo.

Lè w ap chwazi yon Capteur, chwazi modèl ki apwopriye ak espesifikasyon ki baze sou senaryo aplikasyon espesifik ak kondisyon yo.

• Ranje pwodwi konplè, apwopriye pou aplikasyon pou divès kalite.
• Repons rapid, gwo-deteksyon presizyon.
• Customizable aparans, nòmalman louvri ak nòmalman fèmen konsepsyon entegre.
• Ki enpèmeyab ak lwil -rezistan, gwo sansiblite, lajè aplikasyon.
• Dijan, fyab, ki estab, epi ki dire lontan-.

Bouton pwoksimite yo se yon kalite Capteur. Yo gen diferan konfigirasyon fil elektrik. Koneksyon ki pi komen an se twa -fil. Koneksyon de -fil la relativman senp, epi koneksyon kat{-fil tou baze sou twa-koneksyon an. Kalite sa yo disponib:

1. De-Capteur fil:

NON (Nòmalman louvri)

NC (Nòmalman fèmen)

Remak: De -koneksyon fil yo divize an kalite AC (kouran altènatif) ak DC (kouran dirèk).

2. Twa-Capteur fil:

NPN - NON (Nòmalman louvri)

NPN - NC (Nòmalman fèmen)

PNP - NON (Nòmalman louvri)

PNP - NC (Nòmalman fèmen)

3. Kat-Capteur fil:

NPN (NO + NC) Nòmalman Louvri + Nòmalman Fèmen

PNP (NO + NC) Nòmalman Louvri + Nòmalman Fèmen

• NPN Kalite Pwosesis Operasyon

NPN Proximity Switch yo itilize ak yon pwen komen pozitif (COM). Bouton entèn nan Capteur a konekte liy pwodiksyon siyal la SOTI ak GND (0V) ekipman pou pouvwa "-" tèminal la, ekivalan a yon pwodiksyon siyal ki ba -nivo SOTI.

NPN (NO) Nòmalman Louvri: Lè pa gen okenn siyal deklanche, liy pwodiksyon siyal OUT la dekonekte nan tèminal "-" ekipman pou pouvwa GND (0V), ekivalan a yon pwodiksyon siyal ouvè. Lè yon siyal deklanche, liy pwodiksyon siyal SOTI a konekte ak tèminal "-" ekipman pou pouvwa GND (0V), ki bay yon nivo ki ba -.

NPN (NC) Nòmalman fèmen: Lè pa gen okenn siyal deklanche, liy pwodiksyon siyal la soti yon nivo ki ba -0V, ekivalan a GND. Lè yon siyal deklanche, liy pwodiksyon siyal OUT la dekonekte nan tèminal "-" ekipman pou pouvwa GND (0V), ekivalan a yon pwodiksyon siyal louvri.

• PNP Kalite Pwosesis Operasyon

PNP Proximity Switch gen yon pwen negatif komen (COM). Chanjman entèn nan Capteur a konekte liy siyal la SOTI nan tèminal + nan ekipman pou pouvwa VCC (+V), efektivman sa ki lakòz pwodiksyon siyal SOTI a pwodiksyon yon wo nivo.

PNP (NO) Nòmalman Louvri: Lè switch la pwoksimite pa deklanche pa yon siyal, liy siyal SOTI a dekonekte soti nan tèminal + nan ekipman pou pouvwa VCC (+V), efektivman lakòz pwodiksyon siyal la SOTI yo dwe vid. Lè yon siyal deklanche, vòltaj pwodiksyon an se menm ak tèminal + nan ekipman pou pouvwa VCC (+V), sa vle di liy siyal la SOTI konekte ak tèminal + nan ekipman pou pouvwa VCC (+V), pwodiksyon yon wo nivo.

PNP (NC) Nòmalman fèmen: Lè switch la pwoksimite pa deklanche pa yon siyal, vòltaj pwodiksyon an se menm ak tèminal + nan ekipman pou pouvwa VCC (+V), sa vle di liy siyal la SOTI konekte ak tèminal la + nan ekipman pou pouvwa VCC (+V), pwodiksyon yon wo nivo. Lè yon siyal deklanche, liy siyal OUT la dekonekte soti nan tèminal + nan ekipman pou pouvwa VCC (+V), efektivman lakòz pwodiksyon siyal OUT la vid.
