Detèktè pwoksimite bag yo jeneralman yo itilize pou detekte ti objè, tankou ti nwa, boul asye, sous dlo, rive, ak kase fil, osi byen ke pou konte pwodwi, deteksyon prezans, ak lòt aplikasyon. Presizyon objè deteksyon an varye selon materyèl la.

Pwodiksyon an nan yon switch pwoksimite bag jeneral ka divize an NPN ak PNP pwodiksyon. NPN la vle di pwodiksyon ba nivo (vòltaj negatif), ak PNP la vle di pwodiksyon wo nivo (vòltaj pozitif). NON vle di nòmalman louvri, ak NC vle di nòmalman fèmen.

Karakteristik prensipal la

1. Segondè sansiblite: kapab byen wè ti chanjman pozisyon fizik.

2. Pa gen okenn mete mekanik: Paske li pa enplike kontak fizik, pa gen okenn pwoblèm mete, ak pri antretyen an ba.

3. Long lavi: Akòz estrikti senp li yo ak mank de pati k ap deplase, li gen yon lavi sèvis relativman long.

4. Fasil enstale: Li ka fasil enstale sou divès aparèy jan sa nesesè, ak adaptabilite fò.

aplikasyon Capteur pwoksimite bag

- Automatisation endistriyèl: yo itilize pou pwezante objè ak konte sou liy asanblaj.

- Faktori machin: Siveyans pozisyon zouti machin yo oswa si pyès travay la an plas.

- Manifakti otomobil: Tcheke plase kòrèk konpozan sou liy asanblaj la.

- Depo lojistik: jere depo ak enfòmasyon sou kote machandiz yo pandan transpò.

- Aparèy nan kay la: deteksyon ouvèti pòt nan ekipman tankou machin lave ak fou mikwo ond.

Prensip k ap travay ak karakteristik Capteur pwoksimite Ring

Prensip k ap travay nan switch la pwoksimite kapasitif annulaire baze sou efè a kapasite. Lè pa gen okenn objè apwoche, valè kapasite ant de elektwòd yo fiks. Yon fwa yon objè konduktif antre nan ranje jaden elektrik plak kondansateur yo, li chanje distans efikas ant elektwòd yo, sa ki lakòz yon chanjman nan valè kapasite a. Chanjman sa a pral detekte pa sikwi elektwonik entèn la ak konvèti nan yon pwodiksyon siyal switch, reyalize deteksyon ak kontwòl objè a.

FAQ

K: Ki avantaj ki genyen nan yon Capasitif bag pwoksimite?

A: 1. Bon tanperati estabilite

Valè kapasite detèktè kapasitif jeneralman endepandan de materyèl elektwòd la, ki se avantaje pou chwazi materyèl ak koyefisyan tanperati ki ba. Sepandan, akòz jenerasyon chalè minimòm li yo, li gen ti enpak sou estabilite. Capteur rezistans a gen domaj kòb kwiv mete, ki ka fasilman jenere chalè ak lakòz zewo drift.

2. Senp estrikti

Detèktè endiktif yo gen yon estrikti senp, yo fasil pou fabrike, epi asire presizyon segondè. Yo ka fè trè kontra enfòmèl ant reyalize sèten mezi espesyal; Kapab travay nan anviwònman piman bouk tankou tanperati ki wo, radyasyon fò, ak gwo jaden mayetik, kapab kenbe tèt ak chanjman tanperati enpòtan, presyon ki wo, gwo enpak, surcharge, elatriye; Li ka mezire ultra-tanperati wo ak diferans presyon ki ba, osi byen ke mezire travay mayetik.

3. Bon repons dinamik

Detèktè endiktif mande anpil enèji akòz ti atraksyon elektwostatik ant plak chaje, ak pati mobil yo ka fè trè piti ak mens, sa ki lakòz yon konsepsyon ki lejè. Se poutèt sa, frekans natirèl yo wo, tan repons dinamik yo kout, epi yo ka opere nan frekans plizyè megahertz, ki fè yo patikilyèman apwopriye pou mezi dinamik. Akòz pèt dielectric ki ba li yo, li ka mache nan pi wo frekans, sa ki lakòz yon frekans opere segondè nan sistèm nan. Li ka itilize pou mezire paramèt ki varye rapidman.

4. Ou ka mezire ki pa-kontak epi li gen gwo sansiblite

Ki pa -mesi kontak nan Vibration oswa eksantrisite nan arbr wotasyon, clearance radial nan ti woulo bi, elatriye Lè yo itilize mezi ki pa -kontak, yon Capasif bag pwoksimite gen yon efè mwayèn, ki ka diminye enfliyans nan irrégularité sifas materyo ak lòt faktè sou mezi a.

Baj popilè: bag pwoksimite Capteur, Lachin bag pwoksimite Capteur manifaktirè, Swèd, faktori

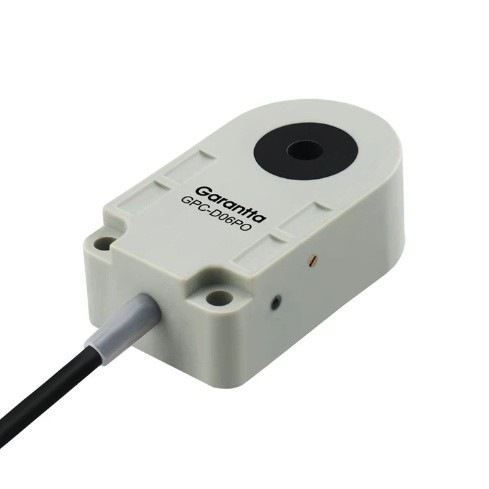

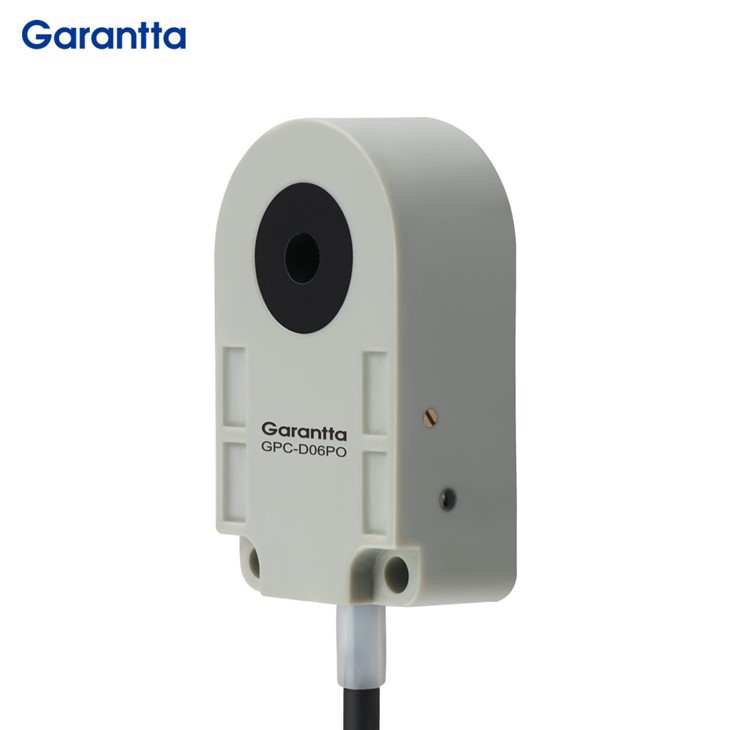

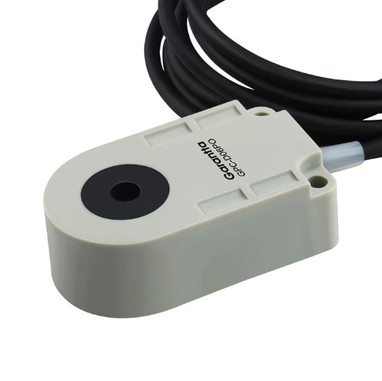

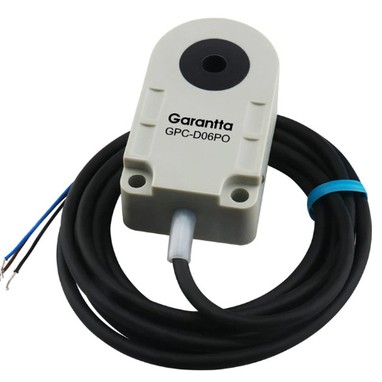

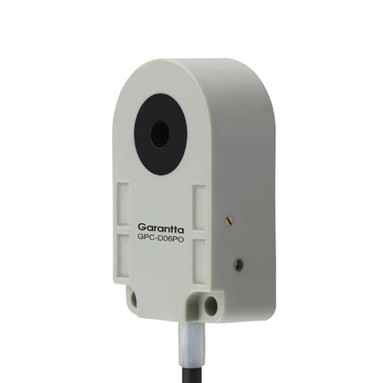

Capteur pwoksimite bag

Modèl

NPN NON

GPC-D06NO

GPC-D08NO

GPC-D10NO

GPC-D12NO

GPC-D15NO

GPC-D08NO

GPC-D10NO

GPC-D12NO

GPC-D15NO

GPC-D19NO

GPC-D22NO

GPC-D25NO

GPC-D30NO

GPC-D35NO

GPC-D44NO

NPN NC

GPC-D06NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D19NC

GPC-D22NC

GPC-D25NC

GPC-D30NC

GPC-D35NC

GPC-D44NC

PNP NON

GPC-D06PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D19PO

GPC-D22PO

GPC-D25PO

GPC-D30PO

GPC-D35PO

GPC-D44PO

PNP NC

GPC-D06PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D19PC

GPC-D22PC

GPC-D25PC

GPC-D30PC

GPC-D35PC

GPC-D44PC

Ouverture deteksyon

5mm

8mm

10mm

12mm

15mm

8mm

10mm

12mm

15mm

19mm

22mm

25mm

30mm

35mm

44mm

Objè deteksyon minimòm

1.2mm

1.5mm

2.5mm

3.5mm

1.5mm

2.5mm

3.5mm

5.5mm

6.5mm

9.5mm

11.5mm

13.5mm

15.5mm

Tanperati anbyen

Pandan operasyon: -25-70 degre (pa gen konjelasyon, pa gen kondansasyon)

Montre limyè

Limyè endikatè aksyon (wouj)

Detekte objè yo

Metal mayetik (metal ki pa-mayetik gen pi kout distans deteksyon, tanpri gade katalòg "Done karakteristik")

Ajisteman sansiblite

Multi-potansyomèt presizyon woulo liv

Metòd deteksyon

Otòn gratis oswa lè mouche

Elaji batman kè

Bati-nan ekstansyon batman fiks 150ms

Tan repons

0.5ms anba a

Pwovizyon pou vòltaj

DC12 ~ 24V rid (P-P) mwens pase 10% (DC10 ~ 30V)

Kontwòl pwodiksyon an

Aktyèl chaj se mwens pase 200mA (vòltaj konstan rezidyèl se mwens pase 1V)

Kouran flit

0.8mA anba a

Pwoteksyon kous

Kous pwoteksyon vag|kout sikwi pwoteksyon ranvèse polarite pwoteksyon

Nivo pwoteksyon

IP67

Ring proximity sensor 1

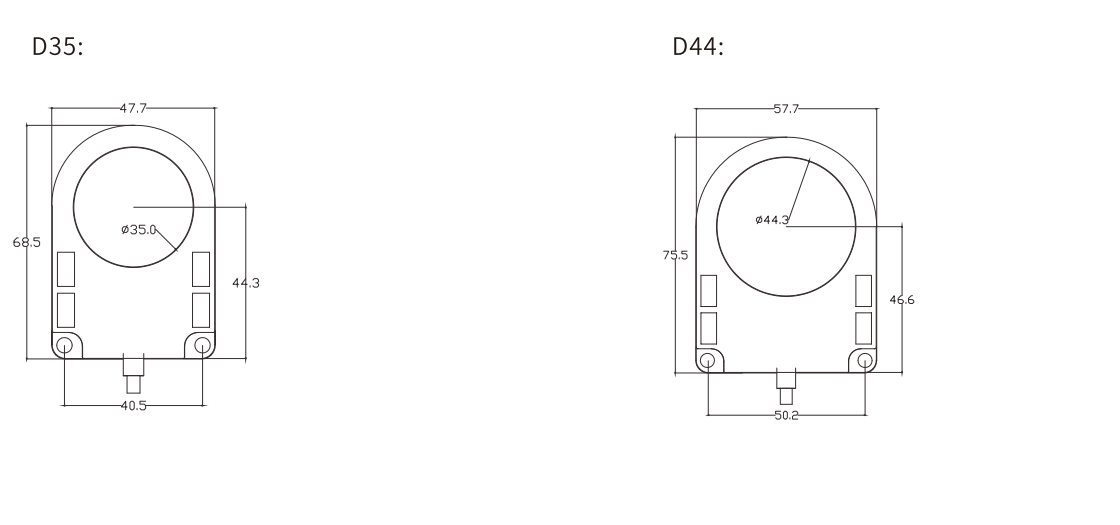

Ring proximity sensor 2

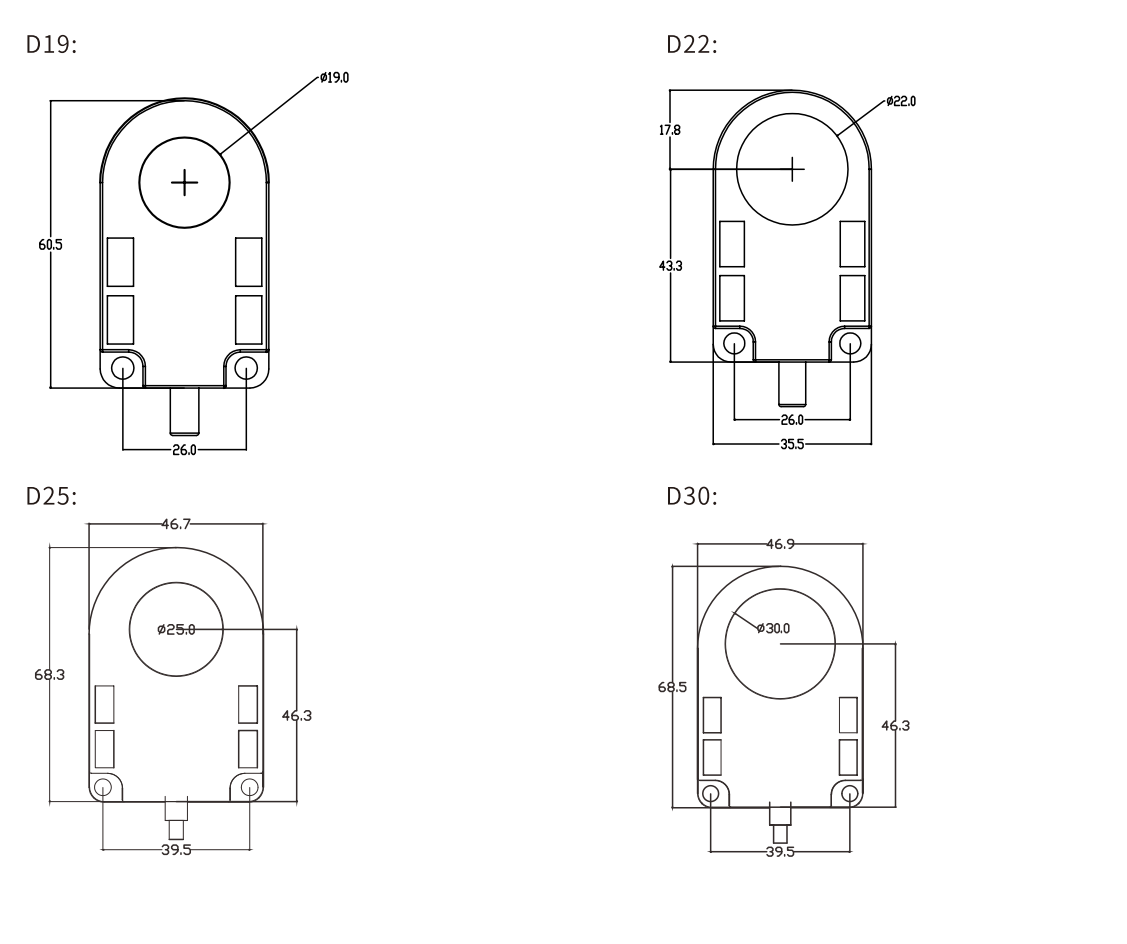

Ring proximity sensor 3
