Atravè gwo bout bwa Capteur optik se yon kalite Capteur ki itilize konpozan optoelectronic kòm konpozan deteksyon. Li se jeneralman konpoze de twa pati: sous limyè, chanèl optik, ak konpozan optoelectronic, epi li se lajman ki itilize nan plizyè jaden.
Karakteristik nan Capteur optik travès
- Gen kèk restriksyon sou objè tès la. Akòz lonbraj ak refleksyon ki te koze pa objè tès la ke yo te prensip tès la, objè tès la pa limite pa metal, tankou detèktè pwoksimite. Li ka teste prèske tout objè, tankou vè, plastik, bwa, ak likid.
- Tan an repons kout tèt li se gwo -vitès, ak kous la nan Capteur a konpoze de eleman elektwonik, kidonk li pa gen ladan tan k ap travay mekanik, ak tan an repons se trè kout.
- Atravè teknik konsepsyon avanse, gwo -rezolisyon ka reyalize lè w konsantre gwo bout bwa a pwojeksyon sou ti pwen limyè, oswa lè w fòme yon sistèm optik k ap resevwa espesyal. Deteksyon ti objè yo ak deteksyon pozisyon wo-presizyon tou ka fèt.
- Li ka reyalize deteksyon ki pa-kontak san yo pa bezwen kontak mekanik ak objè deteksyon an, kidonk li pa pral domaje objè deteksyon an ak Capteur. Se poutèt sa, Capteur a ka itilize pou yon tan long.
- Lè w tcheke refleksyon ak absòpsyon limyè ki te fòme pa objè a, yo ka reyalize jijman koulè, ki varye selon longèdonn limyè projetée a ak konbinezon koulè objè tès la. Lè w itilize karakteristik sa yo, yo ka rekonèt koulè yon objè.
- Li se pratik pou ajiste kalite pwojeksyon limyè vizib la, kòm gwo bout bwa pwojeksyon an vizib nan je yo, sa ki fè li fasil ajiste pozisyon objè deteksyon an.
Etap seleksyon pou nan Capteur optik gwo bout bwa
- Distans deteksyon an
- Travay pouvwa AC/DC
- Chwazi yon anviwònman travay estanda oswa espesyal
- Metòd deteksyon: refleksyon dirèk, refleksyon regresyon, refleksyon difizyon, refleksyon limite, anviwònman distans
- Metòd koneksyon: fil plon soti kalite, kalite konektè
- Fòm Sòti: NPN; PNP
- Detèmine modèl kò a
- Atachman: Konektè ak tablo reflektè
Prekosyon pou opere limyè endikatè nan Capteur optik gwo bout bwa

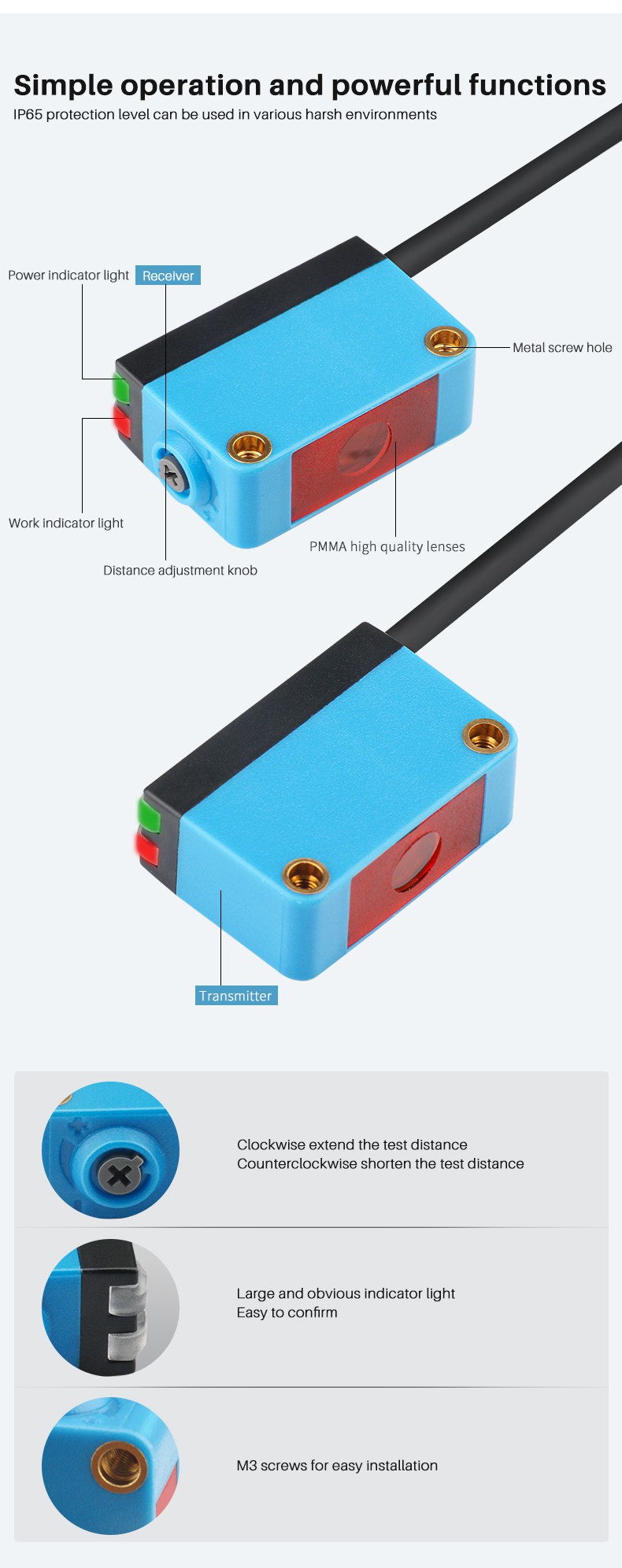

Fonksyon ajisteman bouton deklanchman pou Capteur optik nan gwo bout bwa: Thorne bouton ajisteman distans deteksyon/sansiblite a plis pase 180 degre pou debloke bouton an epi ajiste distans deteksyon ak sansiblite.
1. Metòd ajisteman manyèl
1) Deteksyon distans/sansiblite ajisteman
- Ogmante distans deteksyon/sansiblite: Thorne distans deteksyon/sansiblite ajisteman bouton nan direksyon goch
- Kout distans deteksyon / sansiblite: Thorne distans deteksyon / bouton ajisteman sansiblite a nan direksyon goch
Atansyon: Lè bouton ajisteman an rive nan pozisyon limit li, limyè jòn endikatè estati switch la ap flache nan yon frekans 8Hz.
2) Ajisteman klète / fènwa
L: mòd klere; D: mòd kominikasyon nwa
- Peze bouton ajisteman klète ak fènwa pou plis pase 1 segonn (mwens pase 4 segonn) pou chanje ant mòd klète ak fènwa. Pozisyon kote limyè vèt endikatè estati pouvwa a rete limen apre yo fin lage se pozisyon mòd aktyèl la
- Peze bouton ajisteman klète / fènwa pou plis pase 4 segonn pou retounen nan mòd inisyal la
3) Retabli anviwònman faktori yo
Peze epi kenbe bouton ajisteman klète / fènwa a jiskaske tout twa limyè endikatè ki ap dirije yo etenn (pi gran pase 10 segonn, men mwens pase 30 segonn). Apre yo lage bouton an, limyè endikatè estati switch jòn rete limen pou 5 segonn, ak limyè endikatè estati pouvwa vèt la rete limen, restore anviwònman faktori yo.
4) Aktive fèmen deteksyon distans / bouton ajisteman sansiblite
- Fonksyon ajisteman bouton fèmen: Lè bouton ajisteman distans deteksyon / sansiblite pa itilize pou plis pase 5 minit, li otomatikman antre nan eta fèmen.
- Aktive fonksyon ajisteman bouton: Vire bouton ajisteman distans deteksyon / sansiblite pi lwen pou debloke seri ajisteman bouton an.
